項目01: 自動化智能操場燈

等級：★☆☆☆☆

運動傳感器用於檢測操場上是否有人在移動，如果有，LED燈將亮起；否則，它將被關閉。

smart city label.png
smart city label.png

Home

/

Smarthon Products

/

Smart City IoT Starter Kit / Automated Smart Playground Lamp

目標

  • 使用運動傳感器創建自動化的智能遊樂場燈

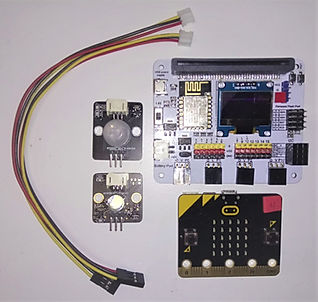

材料

  • micro:bit X1

  • Smarthon iot:bit X1

  • LED燈X1

  • 運動傳感器X1

  • USB線 X1

​

  • 遊樂場燈紙板 X1

  • 螺絲X2

  • 螺絲母X2

步驟 1

  • 將所有紙板零件組裝在一起

  • 將LED燈連接到紙板模型的頂部

smart lamp.png

→

→

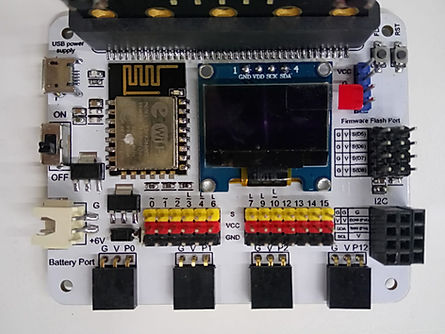

步驟 2

  • 將運動傳感器連接到P0

  • 將LED燈連接到P1

smart lamp.jpeg

運動傳感器

↓

↑

LED燈

步驟 3


步驟 4

  • 運動傳感器會不斷檢查運動傳感器的值，如果有人在移動（運動傳感器值> = 700），則LED燈將點亮10秒鐘。

  • 下載代碼並傳輸到micro:bit

  • 將micro:bit插入WiFi IoT擴展板


完成!

您已經成功構建了自己的智能燈！
