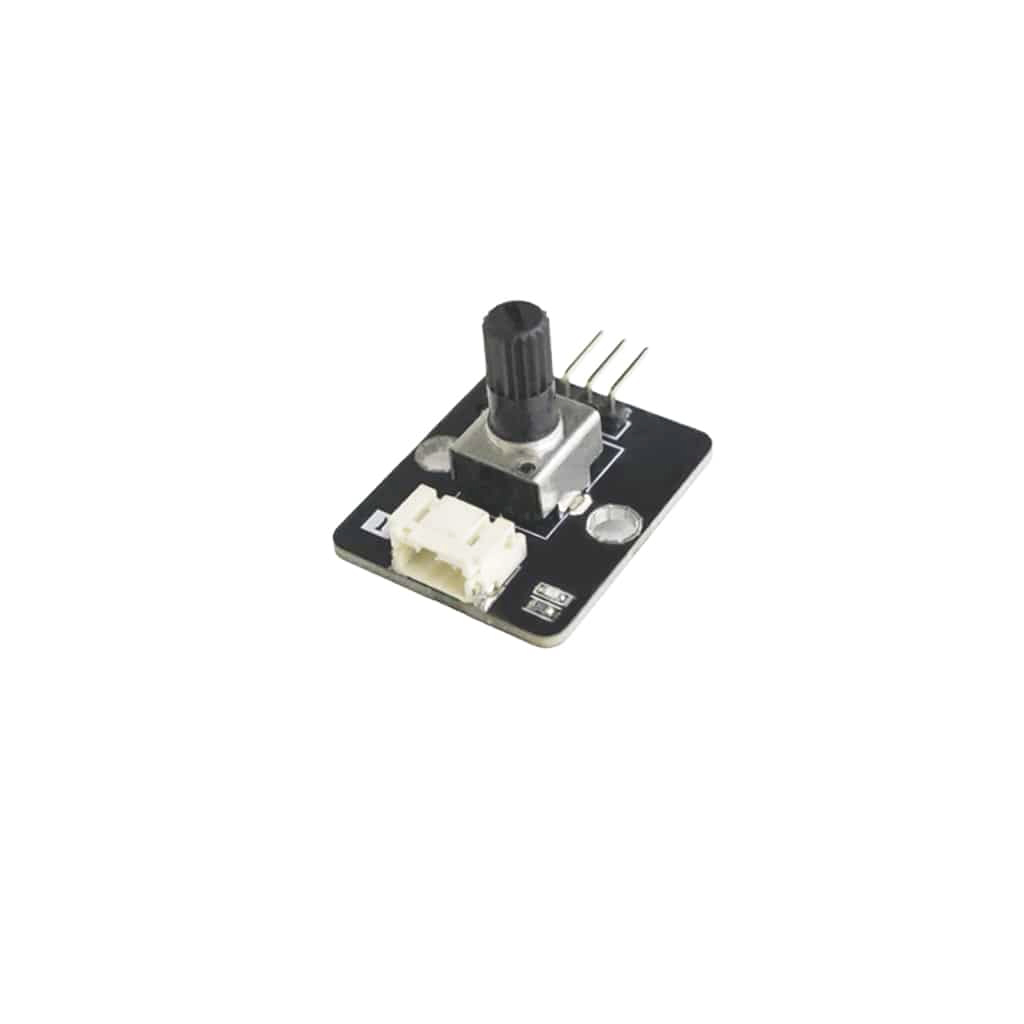

電位器

描述

工作原理

物體的電阻值取決於多種因素，其中一個因素與其長度成正比。 例如，當相同材料製成的物體的長度增加一倍，而橫截面積保持不變時，其電阻值也會增加一倍。

電位計是一種彎曲成圓形、橫截面積恆定的電阻元件。 一端連接到輸出電壓③，另一端接地①。 中間有一個滑動端子連接到輸入電壓②。 轉動旋鈕，滑動端子即可沿著電阻元件移動，從而改變兩者之間的接觸位置。 當滑動端子靠近③時，電路中電阻元件的長度會減小，從而降低電阻值，最終導致輸出電壓增加。 相反，當滑動端子向①移動時，電阻值增加，導致輸出電壓減少。
